本系統為iot物聯網的插件版,功能和文檔與獨立應用版有些地方不一致，以本文檔內容為準

詳細介紹

本系統是基于webman開發的一套物聯網平臺，可以實現物聯網設備的聯網上線、數據采集、命令下發、被動回復、實時通訊等功能，支持TCP協議、Websocket協議（ws和wss）和MQTT協議，本系統提供的是TCP協議透傳，用戶需根據實際情況將設備協議轉為TCP協議后接入本系統，一般可使用DTU設備或IO設備，這些設備可以將硬件的各種協議統一轉為TCP協議，如電表、儀表、傳感器、地磅、IO設備、開關量、模擬量、掃碼槍、語音播報、身份證讀卡器、各類燈具、門禁開關等都支持，真正實現萬物互聯。

安裝步驟

1、安裝數據庫組件：(參考webman文檔)

composer require -W illuminate/database

2、安裝redis組件：(需安裝redis擴展，參考webman文檔)

composer require -W illuminate/redis illuminate/events

3、安裝gateway-worker插件(安裝完成后,需將config/plugin/gateway-worker/app.php中的enable改為false)

composer require webman/gateway-worker

4、安裝http客戶端插件

composer require -W workerman/http-client

5、安裝redis隊列

composer require webman/redis-queue

以上步驟完成之后，再去webman-admin的插件管理里面安裝本插件，如果已經安裝過本插件，那么直接進行下述升級步驟。
注意:php版本要求7.X
插件安裝完成之后，進行以下升級步驟，升級文檔和所需文件在“/app/plugin/iotplug/升級步驟和相關文件”目錄下。
升級步驟：

升級前注意備份

1、將plugin\iotplug\升級步驟和相關文件\redis-queue目錄下的3個文件復制到app\queue\redis目錄下。
2、新建wa_device_logs表：

CREATE TABLE `wa_device_logs` (
  `id` bigint(20) NOT NULL COMMENT 'id',
  `device_id` bigint(20) NOT NULL DEFAULT '0' COMMENT '設備id',
  `type` int(11) NOT NULL DEFAULT '0' COMMENT '設備類型',
  `topic` varchar(255) DEFAULT NULL COMMENT '主題',
  `vtype` int(11) NOT NULL DEFAULT '0' COMMENT '0:ASCII類型1:HEX類型',
  `val` longtext NOT NULL COMMENT '值',
  `year` varchar(10) NOT NULL COMMENT '年',
  `month` varchar(10) NOT NULL COMMENT '月',
  `day` varchar(10) NOT NULL COMMENT '日',
  `date` date NOT NULL COMMENT '日期',
  `addtime` datetime NOT NULL COMMENT '時間',
  `del` int(11) NOT NULL DEFAULT '0' COMMENT '0未刪除1已刪除',
  `del_id` bigint(20) NOT NULL DEFAULT '0' COMMENT '刪除人id',
  `del_time` datetime DEFAULT NULL COMMENT '刪除時間'
) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='設備數據日志表';
--
-- 表的索引 `wa_device_logs`
--
ALTER TABLE `wa_device_logs`
  ADD PRIMARY KEY (`id`),
  ADD KEY `member_id_device_id_del` (`device_id`,`del`),
  ADD KEY `idx_device_time` (`device_id`,`year`,`month`,`day`,`del`);

3、新建wa_webhook_logs表：

CREATE TABLE `wa_webhook_logs` (
      `id` bigint(20) NOT NULL COMMENT 'id',
      `device_id` bigint(20) NOT NULL COMMENT '設備id',
      `url` text NOT NULL COMMENT 'url',
      `param` text NOT NULL COMMENT '設備數據',
      `status` int(11) NOT NULL COMMENT '0執行成功,1執行失敗',
      `msg` text COMMENT '執行結果',
      `exception` text COMMENT '異常結果',
      `year` varchar(20) NOT NULL COMMENT '年份',
      `month` varchar(20) NOT NULL COMMENT '月份',
      `day` varchar(20) NOT NULL COMMENT '日期',
      `date` date NOT NULL COMMENT '日期',
      `addtime` datetime NOT NULL COMMENT '時間',
      `del` int(11) NOT NULL COMMENT '0未刪除1已刪除',
      `del_id` bigint(20) NOT NULL COMMENT '刪除人id',
      `del_time` datetime DEFAULT NULL COMMENT '刪除時間'
     ) ENGINE=InnoDB DEFAULT CHARSET=utf8 COMMENT='設備webhook日志';

--
-- 表的索引 `wa_webhook_logs`
--
ALTER TABLE `wa_webhook_logs`
  ADD PRIMARY KEY (`id`),
  ADD KEY `member_id_device_id_del` (`device_id`,`del`),
  ADD KEY `idx_device_year_month_day` (`device_id`,`year`,`month`,`day`,`del`);

4、wa_iot表增加字段,已經存在就不需要執行了

ALTER?TABLE?`wa_iot`?ADD?`log`?INT(1)?NOT?NULL?DEFAULT?'1'?COMMENT?'是否啟用設備數據日志0不啟用1啟用 '?AFTER?`directive`;

5、MQTT協議，如果用不到mqtt可以忽略。
（1）安裝emqx1.0，建議用寶塔進行安裝。
（2）登錄emqx網頁管理后臺，左側菜單里找到訪問控制-客戶端認證，創建mysql認證方式，填寫mysql權限信息，密碼加密方式：plain，加鹽方式：disable
SQL代碼：SELECT password FROM wa_iot where username = ${username} and code = ${clientid} and del = 0 LIMIT 1
（3）左側菜單里：集成-webhook，創建webhook回調，觸發器：所有消息和事件，請求方法：post，
URL：http://XXXX/api/mqtt（本URL可以隨意更改，但是必須是不需要登錄就可以被訪問的，安全校驗請自行設計）
（4）在http://XXXX/api/mqtt里的代碼如下(文件路徑：plugin\iotplug\升級步驟和相關文件\ApiController.php)：

<?php

        namespace app\controller;

        class ApiController
        {
            public function mqtt()
            {
                //安全校驗請自行設計

                //獲取請求參數
                $param = [];
                if (!empty(request())) {
                    $param = request()->all();
                    $body = request()->rawBody();
                    if (!empty($body)) {
                        $body = jsonDecode($body, true);
                        if (!empty($body)) {
                            $param = array_merge($param, $body);
                        }
                    }
                }
                //success,normal
                //not_authorized bad_username_or_password
                if (isset($param['reason_code']) && in_array($param['reason_code'], ['not_authorized', 'bad_username_or_password'])) {
                    return $param['reason_code'];
                }
                //發送mqtt消息
                $param['index'] = genreId('mqtt');
                \Webman\RedisQueue\Redis::send('iots_redis_queue_mqtt_api', $param);
            }
        }

6、重啟項目 php start.php restart -d 完成升級

功能特性

1、數據采集：支持利用TCP協議從設備實時采集數據，數據可以直接存入redis里，支持string類型和list類型，支持數據過濾，支持數據轉發給指定url。
2、命令下發：支持服務端秒級給設備下發指令，支持以隊列的方式下發。
3、被動回復：根據設備發送的特定指令，針對性的回復命令。
4、實時通訊：可以跟設備實時進行通訊，方便驗證命令和調試設備。
5、數據轉發：可以實現兩個或多個設備之間的相互轉發，如：想讓設備采集的數據直接發送到網頁websocket，用轉發即可簡單實現。

安裝使用

1、下載代碼部署到服務器上
2、修改配置參數：文件路徑：plugin/iotplug/config/iot.php,其中ip:為所在服務器的公網IP,tcp_port:TCP協議監聽端口,ws_port:WebSocket協議監聽端口,wss_port:WebSocket協議監聽端口,ssl_cert:SSL證書(.crt),ssl_key:SSL證書密鑰(.key),super_code:超級權限注冊包(注意修改),默認所有的設備收到的消息都會轉發消息到這個注冊包.
(1)設置的端口要注意開啟放行，如果是用的寶塔，在安全欄目添加，如果是阿里云ECS，注意在ECS控制臺里添加安全組放行。
(2)wss_port是https的websocket端口，如果需要使用,請配置ssl證書，阿里云騰訊云都可以申請免費的證書。注意：如果是鏈接wss的話，websocket不能用ip地址，需要用域名，跟證書保持一致。如WebSocket("wss://iot.xxx.com:6363"),其中iot.xxx.com的證書要跟配置的wss.key和wss.crt一致
3、如果需要mqtt，那么需要安裝mqtt服務端。百度安裝emqx軟件的步驟或者寶塔面板-軟件管理-搜索emqx安裝。安裝完成后進入emqx的后臺管理系統，默認的路徑是http://xx.xx.xx.xx:18083 首次登錄需要設置賬號密碼。登錄進去之后找到客戶端認證設置菜單。
3.1配置客戶端認證：

SELECT password FROM wa_iot where username = ${username} and code = ${clientid} and del = 0 LIMIT 1

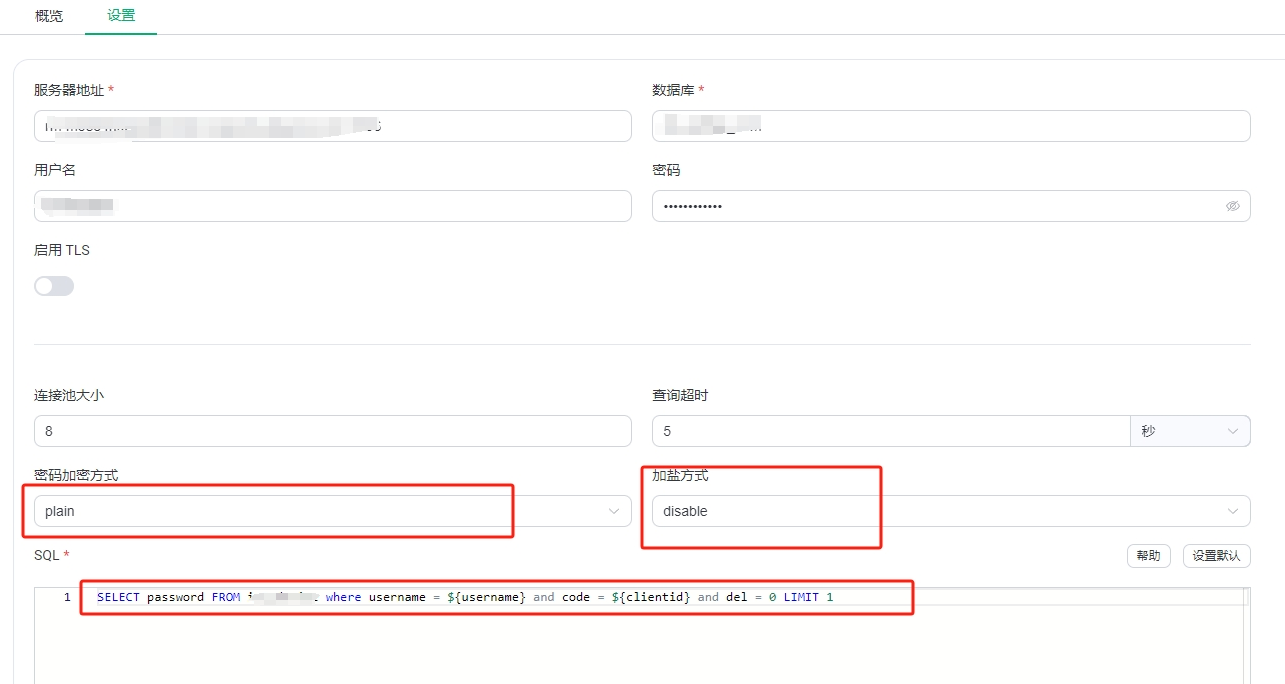

具體配置頁面如下圖,注意密碼加密方式為:plain,加鹽:disable

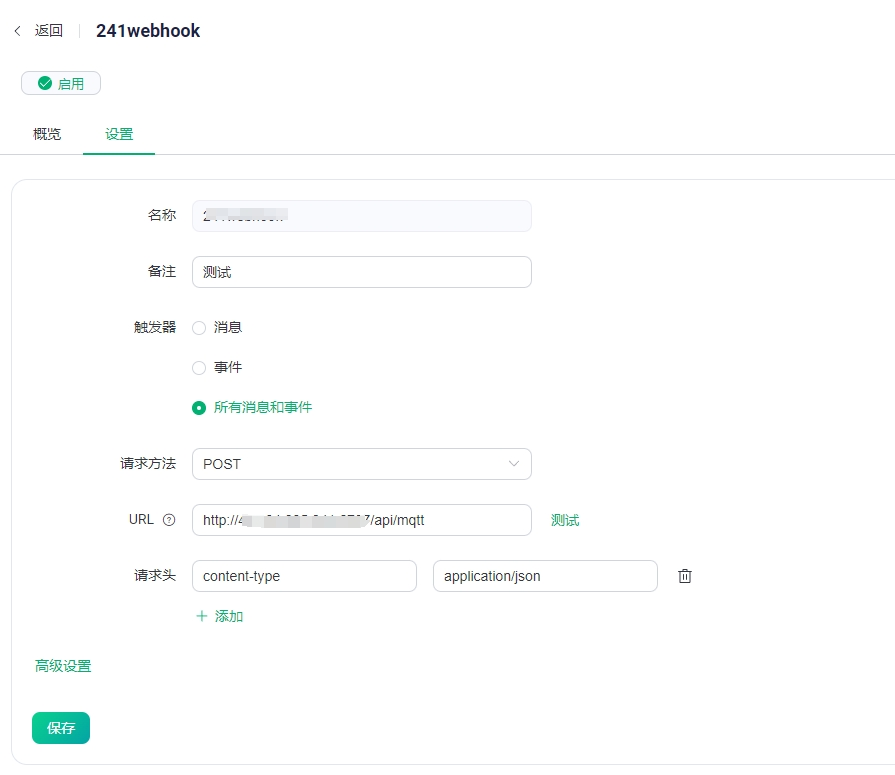

3.2配置webhook：http://xx.xx.xx.xx:6767/api/mqtt 勾選所有消息與事件

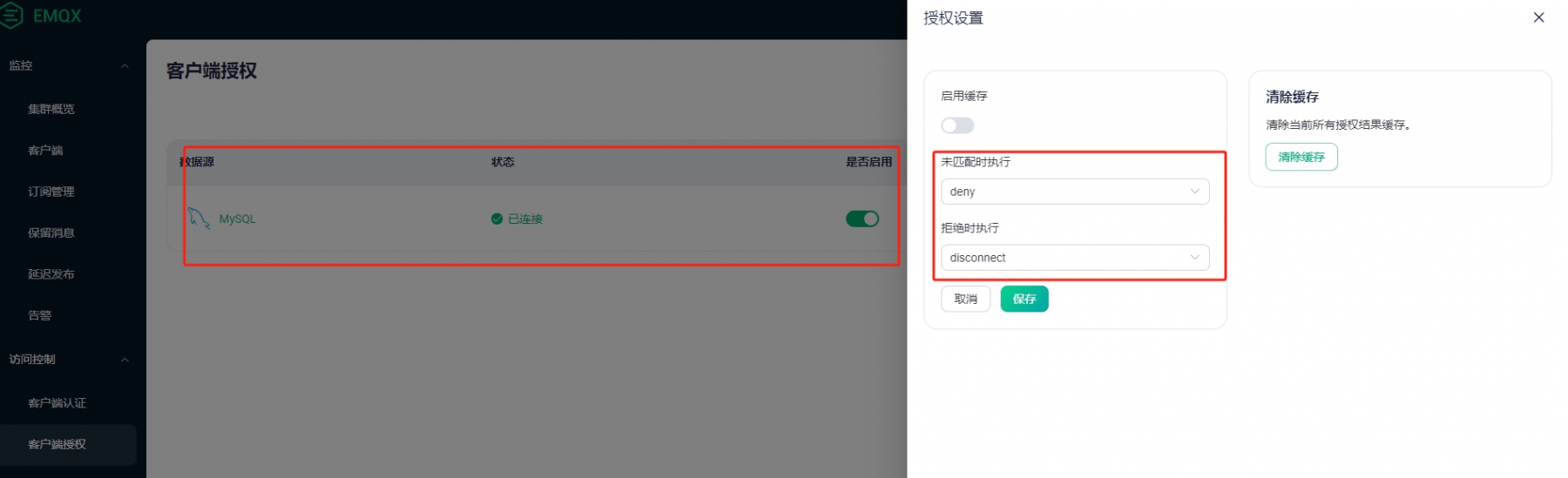

如果需要限制客戶端只能使用其設置的主題，那么可以啟用客戶端授權（默認不啟用），并且后臺要設置當授權未通過時斷開連接。
3.3配置客戶端

SELECT action, permission, topic FROM wa_iot where username = ${username} and code = ${clientid} and del = 0

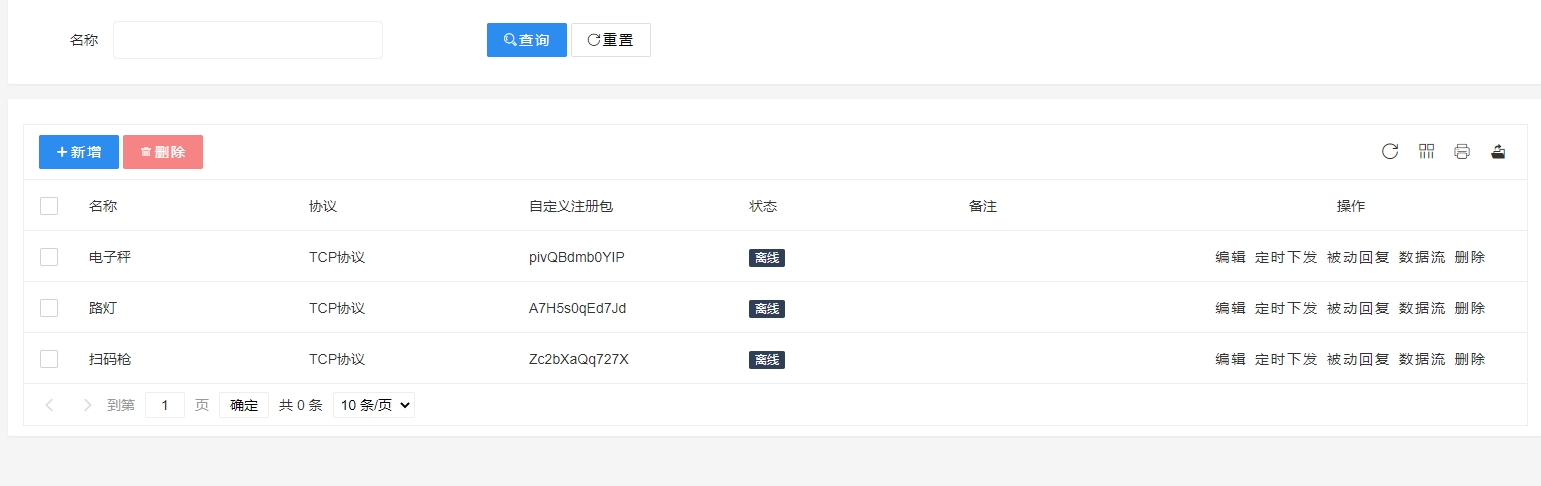

設備操作

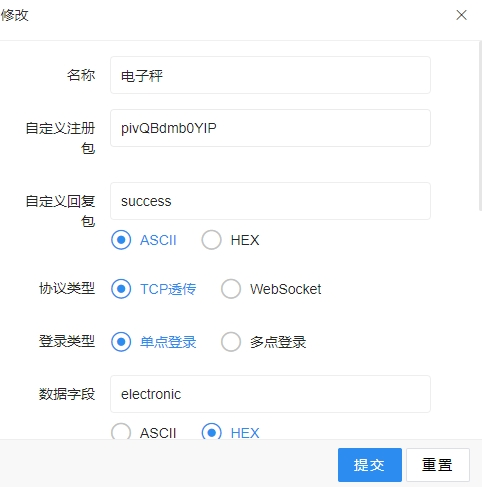

一、添加設備

1、自定義注冊包：
（1）必填。自定義注冊包是設備與服務端建立連接的唯一憑證，設備在連接服務端時，必須使用自定義注冊包，否則服務端會拒絕連接。
（2）自定義注冊包可以是任意字符串，但是不能包含英文逗號，否則會導致解析錯誤。
（3）注冊包是設備的唯一ID且不能跟其他設備重復，相當于設備的身份證，用于向服務端驗證身份。一般是在使用DTU的時候配置在DTU里，第一次連接服務端的時候，DTU會發送自定義注冊包進行身份注冊。服務端驗證通過后建立連接。
（4）自定義注冊包只需在第一次連接服務端時發送，后續連接服務端時，不需要再發送。

2、自定義回復包：非必填，自定義回復包是設備在第一次注冊成功時，服務端回復給設備的數據，如果不填寫，那么服務端不回復。

3、名稱：必填，設備名稱。

4、協議類型：
（1）TCP透傳：創建一個TCP客戶端，設備發送的數據會直接轉發給服務端，服務端發送的數據會直接轉發給設備。用戶可以通過DTU設備，將設備的數據轉發給服務端，服務端再轉發給設備，這樣就實現了設備與服務端的通訊。
（2）WebSocket：創建一個websocket客戶端。
（3）Mqtt：創建一個Mqtt設備

5、登錄類型：
（1）單點登錄：該自定義注冊包只允許一個設備登錄，當多個設備使用同一個注冊包登錄時，會將已登錄設備踢下去。通常設備與服務端建立的TCP協議都使用單點登錄。
（2）多點登錄，該自定義注冊包只允許多個設備同時登錄，通常websocket協議都是多點登錄。

6、數據字段：
（1）此字段為配置redis字段，設備返回的數據會存入到這個redis字段里，支持string類型和list類型，如果是list類型，那么設備返回的數據會存入到list的頭部，如果是string類型，那么設備返回的數據會覆蓋之前的數據。如果想設置list類型，那么請在字段前面加上：list，如：list:valList。如果不設置，默認為string類型，如：val，即表示字段為val的string類型數據。
（2）ASCII：設備返回的數據以ASCII格式存入redis，HEX：以16進制格式存入redis
（3）請注意：即使不設置redis字段，這里的數據類型也要設置，系統是根據這個字段進行數據轉化，如一般的設備都是HEX，系統默認

7、數據轉發：
（1）此字段為配置轉發設備的注冊包，多個注冊包用英文逗號分隔。

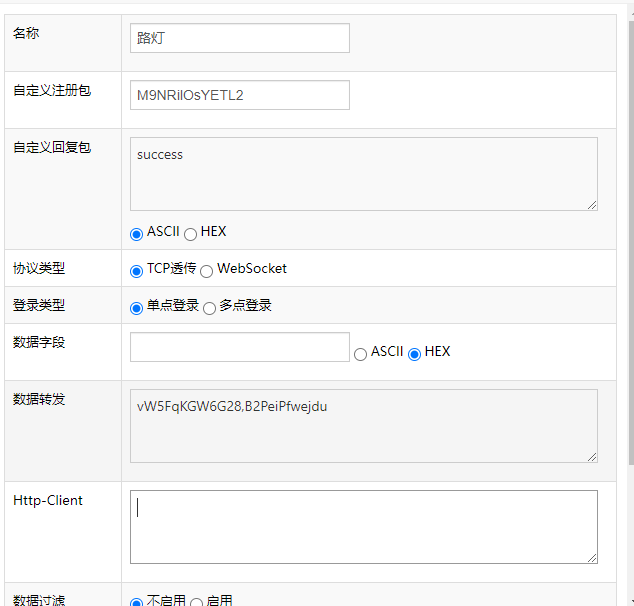

上圖含義：路燈M9NRilOsYETL2接收到的數據會同步轉發到vW5FqKGW6G28,B2PeiPfwejdu兩個設備里。
（2）轉發的數據會進行簡單的打包，以json字符串進行轉發。格式為：

{"k":"M9NRilOsYETL2","v":"values","t":"xxxx-xx-xx xx:xx:xx"}

解釋：k:數據來源的注冊包,v:轉發的數據,t:轉發時間.

8、Http-Client：
（1）此字段為配置數據轉發的url，多個url用英文逗號分隔。

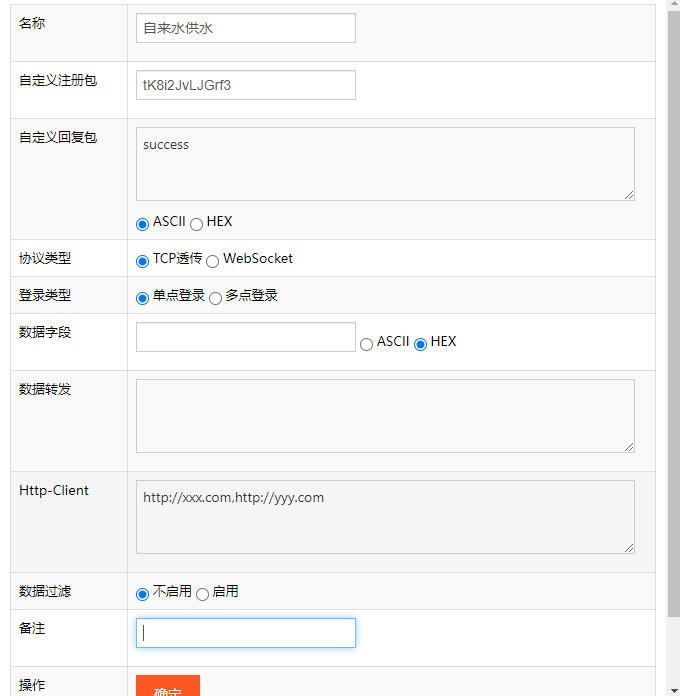

上圖含義：自來水供水tK8i2JvLJGrf3接收到的數據會同步轉發到http://xxx.com,http://yyy.com 這兩個域名，
(2)轉發會以post請求進行轉發，有以下參數：vtype：數據類型：0表示ASCII，1表示HEX16進制，msg：轉發的數據，from：轉發來源注冊包

9、數據過濾
（1）如果啟用的話，系統會對設備發來的數據進行簡單的過濾，不符合過濾條件的數據會被丟棄。
（2）字節長度：會根據數據的字節長度進行過濾。
（3）前N位字符：會根據數據的前N位字符進行過濾。
（4）忽略心跳包：會根據特定字符串進行過濾。

二、定時下發

1、設備默認不啟用定時下發，如果啟用的話，需要設備重新連接后生效。
2、系統默認支持頻率：1秒1次、1秒2次、30秒1次、1分鐘1次、3秒1次、10秒1次。
3、自定義內容：ASCII類型，HEX類型。物聯網設備一般以HEX16進制類型下發。
4、支持填寫多個指令，用英文逗號,分隔。若設置多個指令，則會按照設置的頻率，按照指令從前到后依次發送。

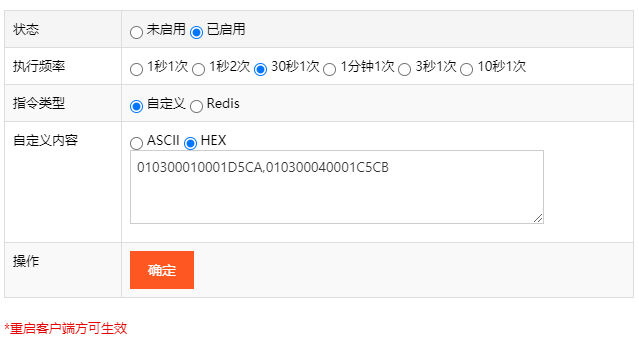

如上圖所示，代表第一個30秒的時候，發送010300010001D5CA，第二個30秒發送010300040001C5CB，第三個30秒發送010300010001D5CA，依次類推。這樣設計的目的是有些設備會限制請求幀的頻率，頻率太高或一次性發多條，設備就不會回復。

三、被動回復

1、系統支持設置兩套命令回復。
2、觸發指令：設備回復的指令如果與觸發指令匹配即觸發，服務端會進行回復。
3、回復指令：當觸發被動回復后服務端回復的指令。
4、ASCII類型，HEX類型（16進制）

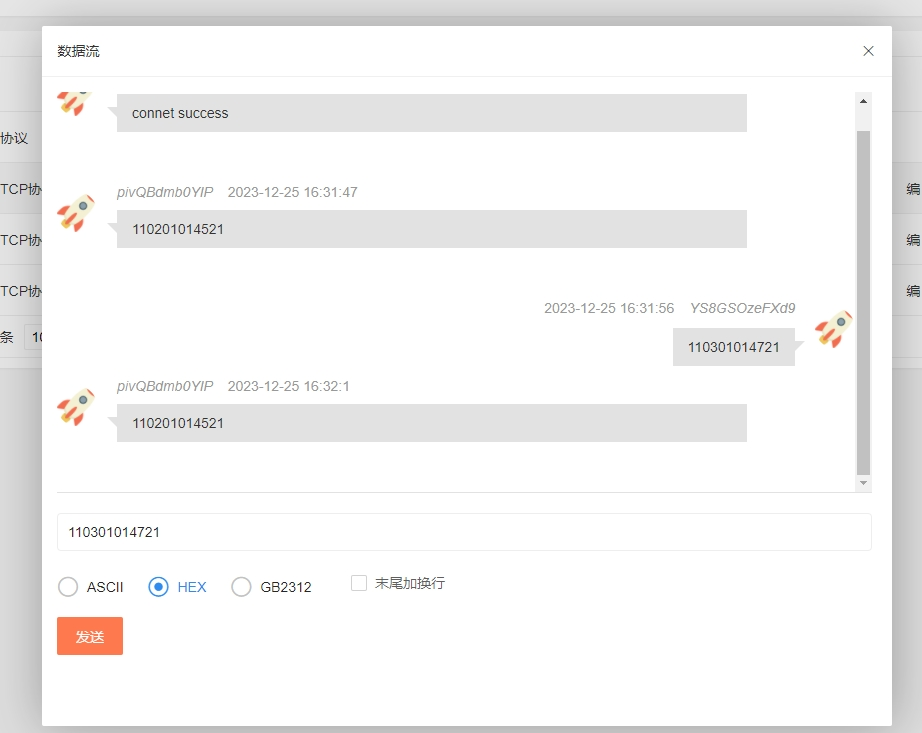

四、數據流

設備發送的數據都會在這個數據流上顯示。系統設置了一個超級權限注冊包，即config/plugin/webman/gateway-worker/app.php文件中的super_code字段，所有的iot設備發送的數據，都會默認給這個超級權限轉發，即實現了數據流的實時數據監控，super_code也可以通過數據流下發指令給設備，即實現與設備的實時通訊。

五、隊列下發指令

1、每一個設備在連接服務端成功之后，都會默認創建一個定時器，這個定時器是按照1秒1次進行下發指令，該定時器使用隊列進行依次下發，隊列為HFiots-注冊包名-Default-Crontab，如果注冊包名為xxxx，即：HFiots-xxxx-Default-Crontab。
2、隊列的數據格式為：

$data = json_encode(['vtype' => 1, 'val' => 'xxxxxx'], JSON_UNESCAPED_UNICODE);

vtype:數據類型 0ASCII,1HEX16進制
val:下發指令
3、使用方法：

Redis::rpush('HFiots-xxxx-Default-Crontab', $data);

4、服務端會按照下面代碼的順序1秒鐘給設備下發一次指令

Redis::lindex('HFiots-xxxx-Default-Crontab', 0)

六、心跳包

1、系統默認要求設備每隔30秒發送一次心跳包，如果設備超過55秒沒有發送心跳包，系統會自動斷開設備連接。
2、如果想關閉心跳包，可以在config/plugin/webman/gateway-worker/process.php文件中的對應協議的pingNotResponseLimit字段設置為0，即關閉心跳包。

七、指令發送

1、websocket端可以主動給其他客戶端發送消息，代碼如下：

var obj = {
    to: th.deviceCode, //目標客戶端自定義注冊包
    type: 1, //0：ASCII，1：HEX
    eol: 0, //0：指令末尾不加換行，1：指令末尾加換行（有些設備的協議需要換行來區分）
    val: '010600020001e9ca' //指令內容
};
ws.send(JSON.stringify(obj));

2、php端也可以主動給其他客戶端發送消息，代碼如下：

$my = [
    'from' => 'fromCode', //發送方的自定義注冊包
    'to' => 'toCode', //接收方的自定義注冊包
    'type' => '1', //0:ASCII,1:HEX,2:GB2312
    'eol' => '0', //不加換行
    'val' => $code //發送的內容
];
fwrite($client, json_encode($my, JSON_UNESCAPED_UNICODE) . "\n");

八、視頻教程（陸續更新）

1、語音播報設備：https://www.bilibili.com/video/BV13h411V7FK
2、掃碼槍：https://www.bilibili.com/video/BV1f24y1L7fd/
3、紙幣識別器：https://www.bilibili.com/video/BV1Vs4y1U7Et/
4、電子秤：https://www.bilibili.com/video/BV1xo4y1H7Ro/
